OPTIWAVE 7500

Radarový hladinoměr pro náročné aplikace při měření kapalin v úzkých nádržích s vnitřní zástavbou

Spojité bezkontaktní měření výšky hladiny v malých a úzkých nádržích s míchadly a vysokými hrdly
Radar s frekvencí 80 GHz, čočková anténa v jedné rovině se stěnou nádrže
Měřicí rozsah: 0…100 m
-50…+200°C; -1…40 barg

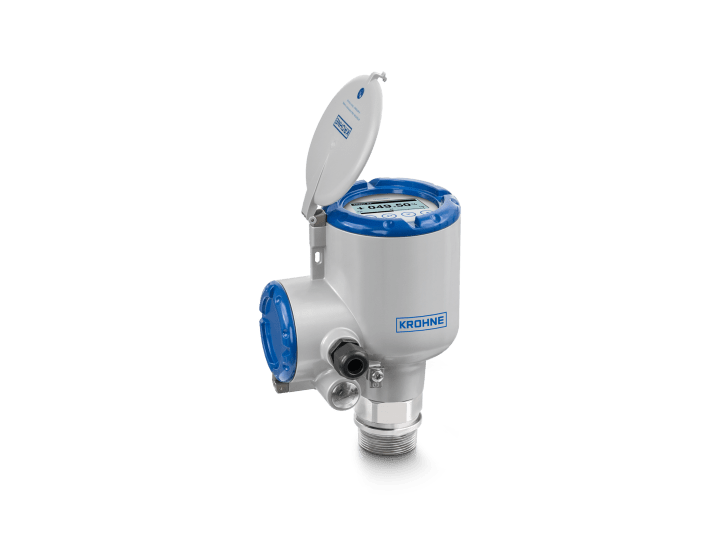

Radarový hladinoměr OPTIWAVE 7500 na principu FMCW - provedenís čočkovou anténou a závitovým připojeném — OPTIWAVE 7500 – provedení s čočkovou anténou a závitovým připojením

OPTIWAVE 7500 – 80 GHz radar (FMCW) level transmitter for liquids in narrow tanks with internal obstructions — OPTIWAVE 7500 with DN40 / 1½" PEEK Lens antenna

Přehled

OPTIWAVE 7500 je 2vodičový radarový hladinoměr na principu FMCW s frekvencí 80 GHz pro měření kapalin v náročných aplikacích, například v úzkých nádržích s vysokými hrdly a vnitřní zástavbou (míchadly, topnými spirálami apod.). Má velmi malý vyzařovací úhel a minimální mrtvou vzdálenost, proto je velmi vhodný pro spojité bezkontaktní měření výšky hladiny ve velmi malých i velmi vysokých nádržích (až 100 m). Tento hladinoměr může dokonce měřit přes střechu nádrže vyrobenou z nevodivého materiálu. Jeho čočkové antény z PEEK a PTFE jsou odolné vůči nánosům a vhodné i do agresivního prostředí. Antény jsou po montáži v jedné rovině se stěnou nádrže a nezasahují dovnitř.

Parametry & Varianty

Parametry a varianty výrobku závisí na konfiguraci přístroje: kontaktujte nás, abyste si ověřili, zda lze v jednom přístroji kombinovat vámi požadované prvky.

2vodičový, napájený po smyčce, s komunikací HART^®7
Čočková anténa z PEEK nebo PTFE v jedné rovině se stěnou nádrže (nevyčnívá dovnitř)
- Necitlivá vůči usazeninám
- Malá mrtvá vzdálenost a vyzařovací úhel (4° pro čočkovou anténu PEEK DN70 / 2¾″)
- Ochranný povlak příruby z PEEK nebo PTFE a ochrana závitu z PEEK pro žíravá média
- Prodloužení antény 112 mm pro vysoká hrdla
Funkce prázdného spektra umožňuje potlačení rušivých odrazů od vnitřní zástavby nádrže
TBM (Tank Bottom Management) zjišťuje spolehlivé měření i v prázdných nádržích:

speciální algoritmy pro filtrování a kompenzaci nepravidelných odrazů radarových vln, které se vyskytují na dně nádrže, když je prázdná
umožňuje rychlé a snadné uvedení nádrží do provozu bez ohledu na jejich velikost, materiál nebo geometrii

Chyba měření ±2 mm
Velký výběr přírub a závitových připojení
Velký prosvětlený displej z kapalných krystalů se 4 tlačítky, která lze ovládat magnetickým perem přes víčko krytu
Plně funkční PACTware™, DD pro HART^® a DTM zdarma
Rozsáhlá diagnostika přístroje podle NAMUR NE 107
Certifikace SIL 2/3 pro aplikace související s bezpečností
3letá záruka
